Wałek odbioru mocy (WOM), znany również jako PTO (Power Take-Off), to mechanizm, który umożliwia przekazywanie mocy z silnika pojazdu, najczęściej ciągnika rolniczego, do zewnętrznych maszyn lub narzędzi. Technicznie jest to wał kardana. WOM jest kluczowym elementem w wielu maszynach rolniczych, budowlanych oraz przemysłowych, pozwalając na napędzanie takich urządzeń jak kosiarki, prasy, rozrzutniki obornika, mieszalniki, pompy, czy generatory prądu.

Jak działa wałek odbioru mocy?

1. Napęd z silnika:

   • Wałek odbioru mocy jest zazwyczaj sprzęgnięty z silnikiem pojazdu lub maszyny. W przypadku ciągników rolniczych, WOM jest najczęściej napędzany bezpośrednio przez silnik, który przekazuje moment obrotowy na skrzynię biegów a ta zakończona jest znormalizowanym wyjściem do napędu wałka WOM.

2. Przekazywanie mocy:

   • Gdy PTO jest włączone, moment obrotowy z silnika jest przekazywany na wałek, który zaczyna się obracać. Prędkość obrotowa wałka może być różna, najczęściej spotykane wartości to 540 lub 1000 obrotów na minutę (rpm), chociaż mogą istnieć inne prędkości w zależności od zastosowania.

3. Sterowanie i bezpieczeństwo:

   • W większości nowoczesnych maszyn, WOM może być włączany i wyłączany za pomocą dźwigni lub przycisku w kabinie operatora. Wałki odbioru mocy mogą mieć również sprzęgła, które zabezpieczają układ przed uszkodzeniem w przypadku przeciążenia lub nagłego zatrzymania narzędzia.

   • Warto również wspomnieć o koniecznych osłonach wałków, które są stosowane w celu ochrony operatora i innych osób przed niebezpiecznym kontaktem z obracającym się wałem.

Rodzaje wałków odbioru mocy

1. Niezależny PTO:

   • Taki wałek odbioru mocy działa niezależnie od skrzyni biegów, co oznacza, że może być włączony lub wyłączony niezależnie od ruchu pojazdu.

2. Zależny PTO:

   • W tym przypadku praca wałka jest zależna od skrzyni biegów, co oznacza, że obroty wałka są związane z prędkością pojazdu. Jest to mniej popularne rozwiązanie, szczególnie w nowoczesnych maszynach.

3. Synchronizowany PTO:

   • Wałek, którego obroty są zsynchronizowane z prędkością jazdy ciągnika. Stosowany głównie w maszynach, gdzie konieczne jest zachowanie stałej prędkości obrotowej narzędzia w zależności od prędkości pojazdu.

Zastosowanie:

Wałek odbioru mocy jest niezwykle wszechstronnym elementem, który znajduje zastosowanie w rolnictwie, leśnictwie, budownictwie oraz innych branżach, gdzie wymagana jest moc mechaniczna do napędzania różnorodnych narzędzi i urządzeń. Dzięki PTO, ciągniki i inne pojazdy mogą efektywnie wykorzystywać swoją moc do realizacji wielu zadań bez potrzeby stosowania osobnych napędów dla każdej maszyny.

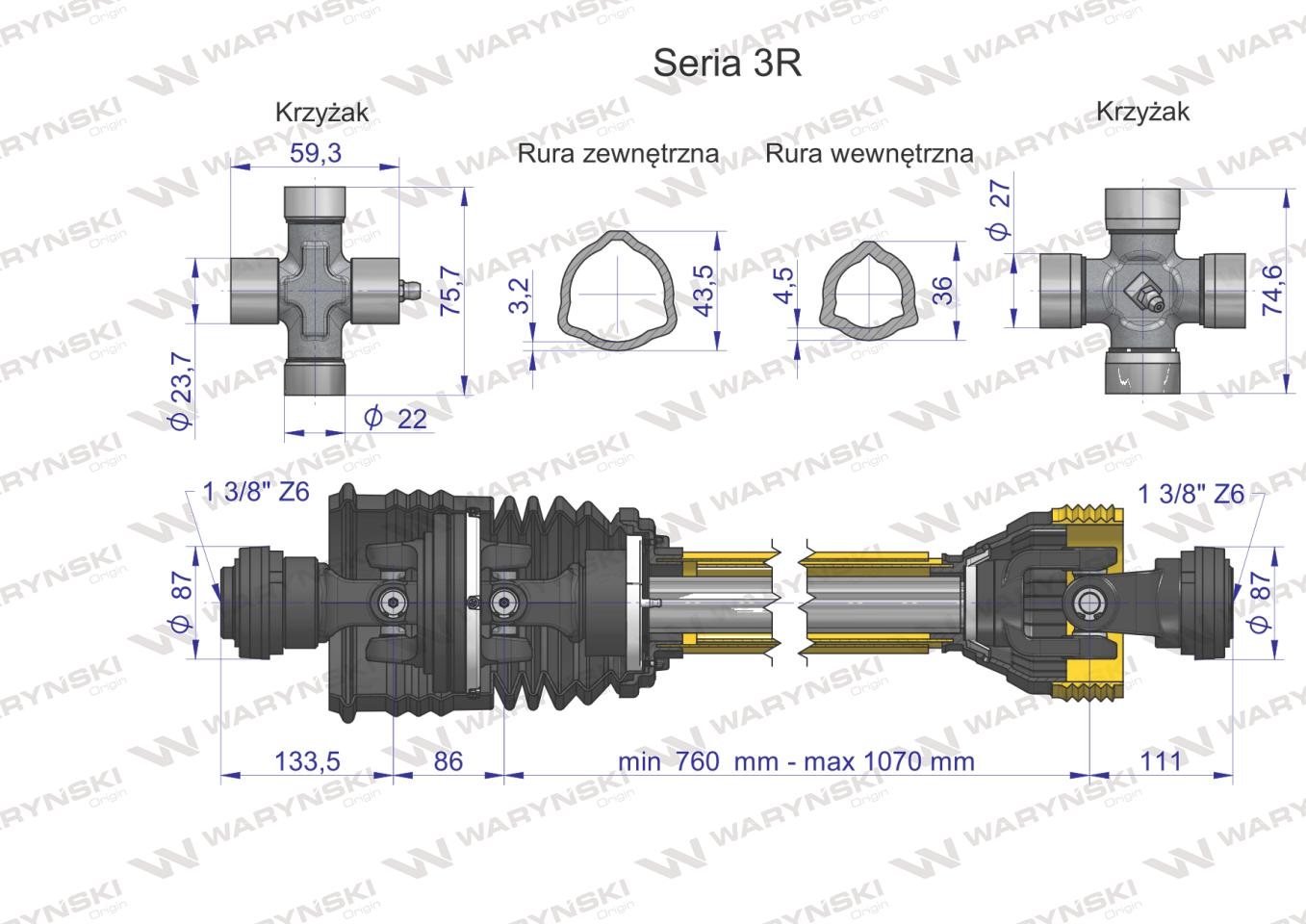

Wałek homokinetyczny, znany również jako przegub homokinetyczny, to rodzaj przegubu, który umożliwia przenoszenie mocy mechanicznej (momentu obrotowego) między dwoma wałami obracającymi się z jednakową prędkością kątową, niezależnie od kąta między nimi. Jest to kluczowy element w układach napędowych, zwłaszcza w pojazdach z przednim napędem (FWD) oraz z napędem na cztery koła (AWD).

Jak działa wałek homokinetyczny (szerokokątny)?

1. Przenoszenie mocy przy zmiennych kątach:

   • Wałek homokinetyczny zapewnia stałą prędkość obrotową między wałami wejściowym i wyjściowym, nawet gdy kąt między nimi zmienia się podczas pracy zawieszenia lub skręcania kół. W przeciwieństwie do przegubów kardana, które mogą powodować nierównomierność prędkości kątowej, wałek homokinetyczny eliminuje to zjawisko.

2. Budowa:

   • Przegub homokinetyczny składa się z kul, które poruszają się w specjalnie ukształtowanych rowkach. Te kule przenoszą siłę z jednego wału na drugi, umożliwiając jednocześnie zmianę kąta między nimi bez utraty płynności ruchu.

   • Istnieją różne typy przegubów homokinetycznych, m.in. przeguby Rzeppa, przeguby trzpieniowe, czy przeguby Birfielda, które różnią się konstrukcją, ale pełnią tę samą funkcję.

3. Elastyczność i niezawodność:

   • Wałki homokinetyczne są bardzo elastyczne i pozwalają na duże kąty pracy, co jest szczególnie ważne w samochodach z przednim napędem, gdzie wały napędowe muszą pracować pod zmiennymi kątami podczas skręcania i przemieszczania się zawieszenia.

   • Dzięki swojej konstrukcji wałek homokinetyczny zapewnia równomierne przenoszenie mocy, co zmniejsza wibracje i poprawia komfort jazdy.

Sprzęgła w wałkach WOM (PTO)

W wałkach WOM (Wałek Odbioru Mocy) w maszynach rolniczych stosuje się różne rodzaje sprzęgieł, aby zabezpieczyć zarówno ciągnik, jak i maszynę przed przeciążeniem oraz uszkodzeniami. Oto najczęściej spotykane rodzaje sprzęgieł:

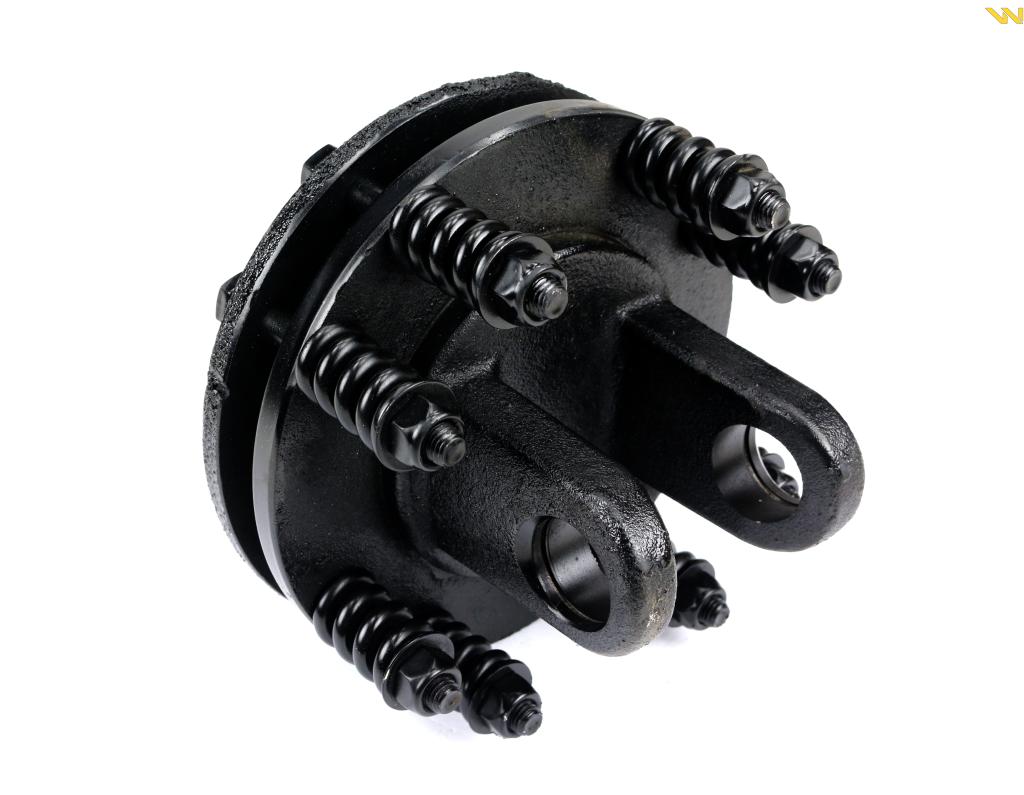

1. Sprzęgło cierne:

   • Działa na zasadzie tarcia między powierzchniami ciernymi.

   • Gdy moment obrotowy przekroczy określoną wartość, tarcie między powierzchniami ciernymi jest na tyle duże, że sprzęgło zaczyna się ślizgać, co chroni wałek i maszynę przed uszkodzeniem.

1. Sprzęgło przeciążeniowe (zabezpieczające):

   • Jest zaprojektowane tak, aby rozłączyć napęd w przypadku przekroczenia określonego momentu obrotowego, chroniąc w ten sposób maszynę przed przeciążeniem.

   • Może to być sprzęgło tarczowe lub z wykorzystaniem sprężyn, które po przekroczeniu limitu momentu obrotowego odłączają napęd.

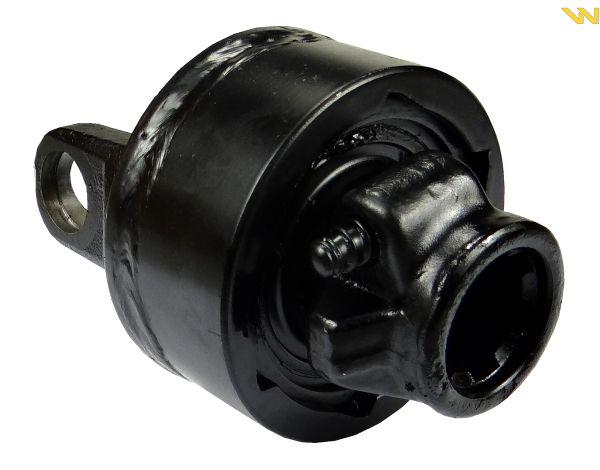

2. Sprzęgło jednokierunkowe (wolnobiegowe):

   • Pozwala na obrót wałka tylko w jednym kierunku, blokując ruch w przeciwną stronę.

   • Stosowane w sytuacjach, gdzie potrzebne jest zabezpieczenie przed odwrotnym obrotem lub aby umożliwić bezpieczne zatrzymanie maszyny po wyłączeniu WOM.

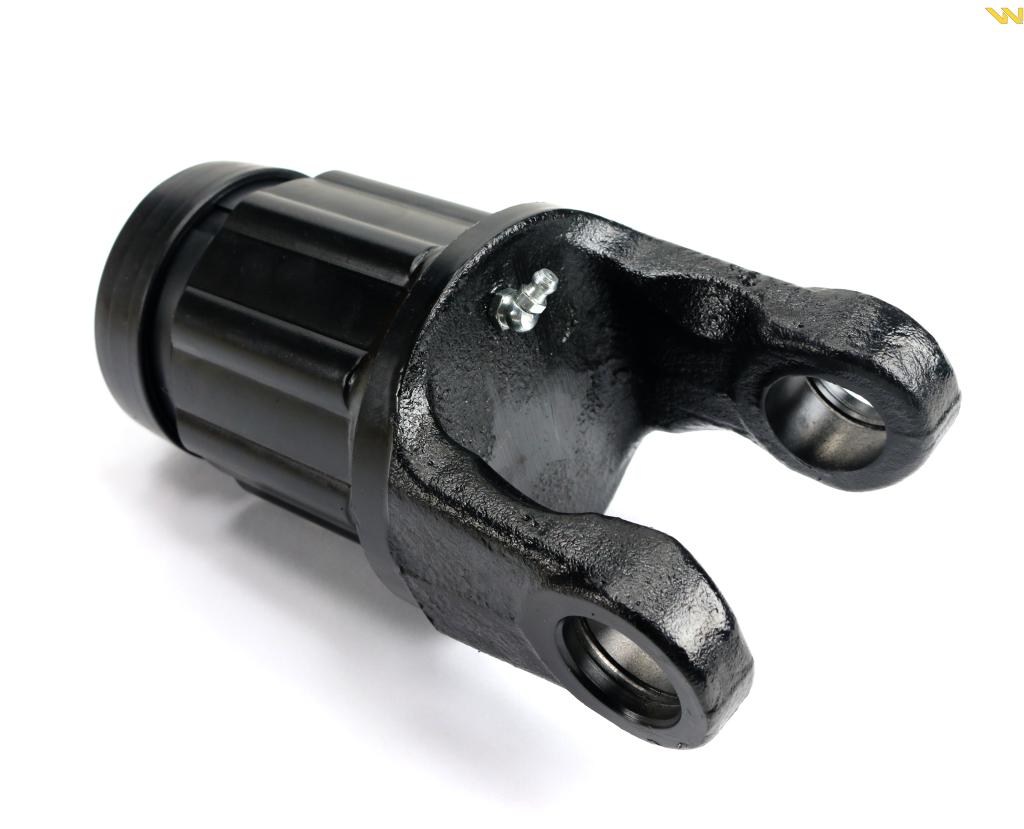

1. Sprzęgło zapadkowe (krzywkowe):

   • Składa się z krzywek lub zapadek, które umożliwiają obrót do pewnego momentu, a po przekroczeniu granicy rozłączają napęd.

   • Znajduje zastosowanie tam, gdzie potrzebne jest szybkie rozłączenie napędu przy przeciążeniu.

1. Sprzęgło cierne z ogranicznikiem momentu (typu tarczowego):

   • Podobne do zwykłego sprzęgła ciernego, ale z dodatkowymi funkcjami umożliwiającymi precyzyjne ustawienie momentu, przy którym ma nastąpić ślizganie.

Każdy z tych typów sprzęgieł ma swoje specyficzne zastosowania, w zależności od rodzaju maszyny, którą napędza WOM oraz od warunków pracy.
